SIO2SD 1010
Etap 1

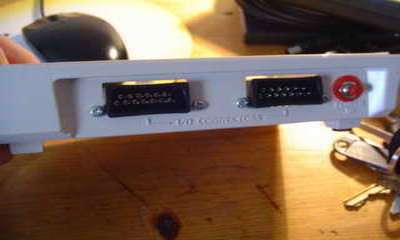

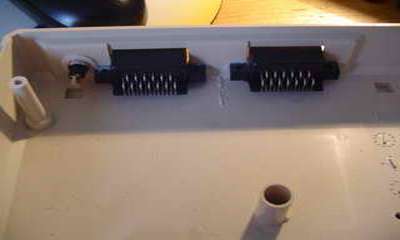

W tym etapie wszystkie wnętrzności magnetofonu zostały wyprute ze środka. Gniazda SIO zostały wylutowane z płytki magnetofonu i przymocowane jako atrapa z tyłu obudowy.



Etap 2

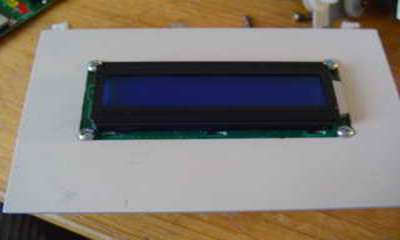

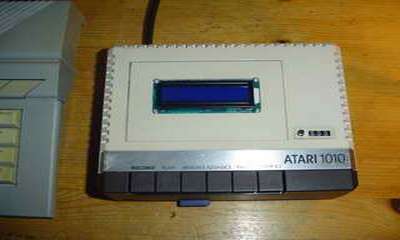

Wyświetlacz trafił na klapkę magnetofonu. Otwory montażowe wyświetlacza akurat się idealnie pokrywają z rogami okienka klapki, tak więc montaż za pomoca czterech eleganckich śrubek jest prosty i szybki.


Etap 3

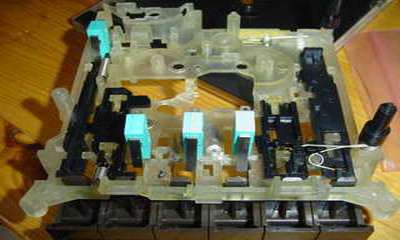

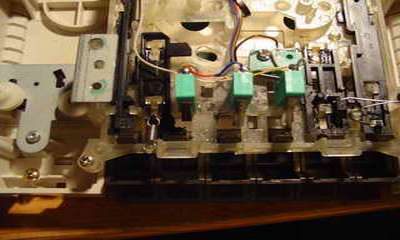

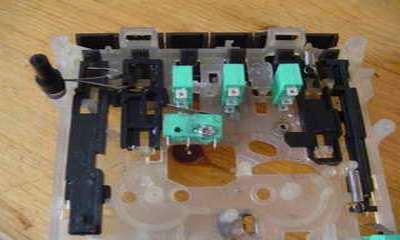

Tu jest najwięcej kombinowania. Z założenia SIO2SD miało do obsługi karty SD wykorzystywać klawisze magnetofonu. Po zdemontowaniu mechaniki okazało się, że każdy klawisz w 1010 jest niezależny od reszty mechanizmu napędowego. To znaczy, że po wymontowaniu wszystkich zębatek, pasków, prowadnic, klawisze nie opadają na dół, jak to ma miejsce w XC12 i całej reszcie magnetofonów. Do pełni szczęścia brakowało mi tylko pomysłu, jak teraz zmusić klawisze w magnetofonie do pracy w charakterze włącznika chwilowego. Ale od czego jest net i sklep wysyłkowy pewnej zaprzyjaźnionej firmy elektronicznej. Wybór padł na przełącznik krańcowy. Trochę kombinacji i wynik końcowy jak na zdjęciach.



Od tej chwili wiedziałem już, że klawisze będą służyły jako:
  • PLAY - K4: wejdź do katalogu/przypisz podany plik do stacji,
  • FF - K2: następny plik/katalog,
  • RW - K1: następny dysk Atari (D1, D2, ...),
  • PAUSE - Shift,
  • STOP - K3: powrót do katalogu powyżej (cd...).
    Prawda, że logiczne? Całość opiera się na wybieraniu pliku przyciskiem FF, a jego wybór przyciskiem PLAY.

    Etap 4

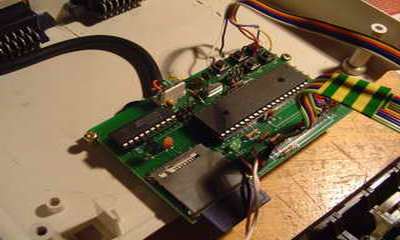

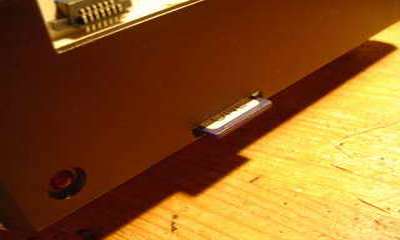

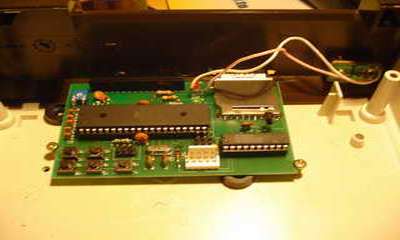

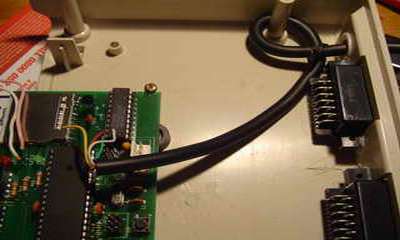

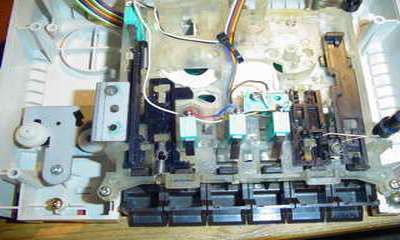

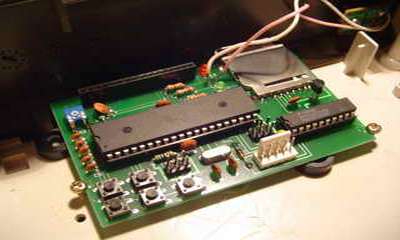

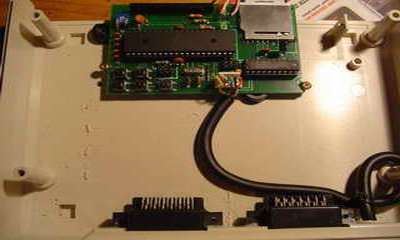

    Najżmudniejszy i najdłuższy etap. Kabelki, łączenie taśmą LCD z SIO2SD, włączników z płytką, wtyczki SIO z SIOSD. Do tego wycięcie otworu na kartę SD z przodu magnetofonu i użycie orginalnej diody jako wskaźnika pracy urządzenia.



    Etap 5

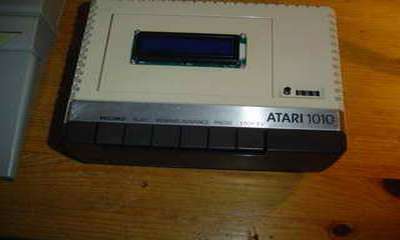

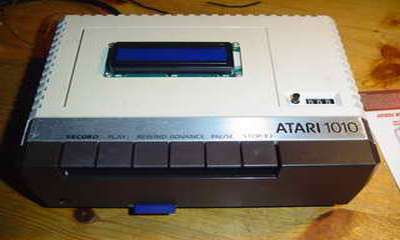

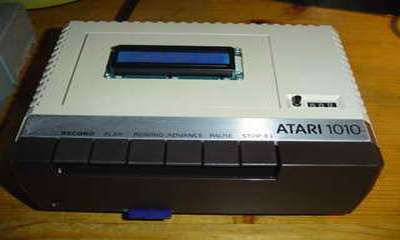

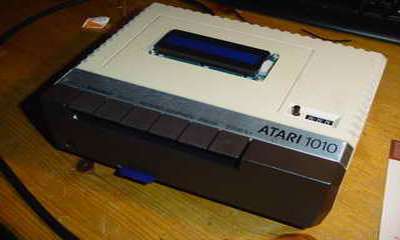

    Całość wygląda tak jak poniżej, i co najważniejsze, działa :-). Tutaj do pobrania krótki film. Jednym zdaniem - nic trudnego - trochę wyobraźni i można mieć nowoczesność w klasycznej, pięknej formie.



    2008-03-13 15:38 by Lotharek
    komentarzy: 10
  • Pigula @2008-03-13 15:54:13
    Lotharek - niezla robota - ale dodam jedną uwagę ze swojej strony - ja bym kupił (koszt 2-4zl) przezroczystą płytkę (dostępne w praktycznie każdym sklepie elektronicznym z obudowami) i ją wkleił w kieszeń magnetofonu a sam wyświetlacz zamocował na jakiś dystansach do klapki tak aby nie wystawał z obudowy!
    Kaz @2008-03-13 16:32:27
    To samo mi przyszlo do glowy gdy ogladalem zdjecia.
    zili @2008-03-13 17:14:20
    Pomysł kaktus, jak dla mnie :] Good work. Bardzo "oldskulowo" się prezentuje w pobliżu komputerka =]
    Kaczor @2008-03-13 18:08:46
    Też bym dał szybkę, taką lekko przyciemnianą. Reszta O.K!
    lotharek @2008-03-14 15:06:23
    rzeczywiscie..z ta szybka moze wygladac lepiej. dzieki za sugestie. zdjecia beda ok. poludnia :-)
    CharlieChaplin @2008-03-14 16:28:34
    Well,
    this is exactly how I want to have the SIO2SD, I already reserved two 1010 recorders for that purpose. Now I just need somebody who a) builds the SIO2SD for me and b) then builds it into the 1010 for me... -Andreas Koch.
    MaW @2008-05-12 08:58:48

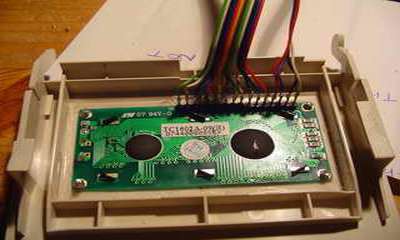

    Ehhh, że też wcześniej nie widziałem tej profanacji 1010! Z tego co widzę - bardzo ważne dla mnie zdjęcie prezentujące wyświetlacz LCD od dołu - pokazuje, że dla wszystkich chcących przerabiać magnetofon nieinwazyjnie, będzie problem z powodu "górek" akurat w miejscach, gdzie wychodzą ośki ze szpul...

    @Andreas: look for sio2sd on Allegro.pl - you can buy ready-to-build - the montage is so simply like this (and other sio2sd projects which Kaz shows here) :)
    Kaz @2008-05-12 11:12:44
    Maw - w nowince z 26 marca jest poprawiona przez Lotharka wersja magnetu (bez srubek w klapce): http://atarionline.pl/v01/index.php?suba...
    &archive=&start_from=20&ucat=1&ct=nowinki
    MaW @2008-05-12 11:16:15
    Kaz, profanacją jest dla mnie wyrzucenie bebechów z 1010 :) Jak wiesz, kombinuję zrobić wersję mniej inwazyjną, działającą na żywym magnetofonie http://atariarea.krap.pl/forum/viewtopic...
    MaW @2008-05-27 00:06:00
    http://cgi.ebay.pl/Atari-1010-modif-lect...
    E-XL-rare_W0QQitemZ180245056767QQihZ008QQcat
    egoryZ113189QQssPageNameZWDVWQQrdZ1QQcmdZVie
    wItem to ten sam ?
