Trochę trwało, zanim Dariusz "DarkDK" Kubasz doprowadził do szczęśliwego finału swój flagowy projekt - podpięcia pecetowej myszki do Atari. Interfejs, który swoją ostateczną formę oraz nazwę DarkMouse otrzymał wczoraj, zaczął na serio budować w 2006 roku. Niniejszy tekst powstał na podstawie dokumentacji autorstwa DarkDK.
1. DarkMouse
Interfejs umożliwia podłączenie myszki standardu PS/2 do 8-bitowego Atari. Zbudowany jest w oparciu o mikrokontroler PIC16F628 i kilka elementów dyskretnych. Został zaprojektowany jako zewnętrzny, bez potrzeby dokonywania przeróbek w samym Atari. Z tego powodu procedury obsługujące transmisję pomiędzy Atari a PIC są w moim odczuciu dosyć wolne, lecz zdecydowanie szybsze i wygodniejsze w użyciu niż procedury obsługujące myszy od Atari ST i Amigi. Pierwotnie interfejs miał wykorzystywać dwa porty joysticków w celu uproszczenia i przyśpieszenia transmisji. Ostatecznie interfejs wykorzystuje tylko jeden port (dowolny, według uznania programisty). Nic nie stoi na przeszkodzie aby podłączyć dwa interfejsy i dwie myszki PS/2 do Atari.

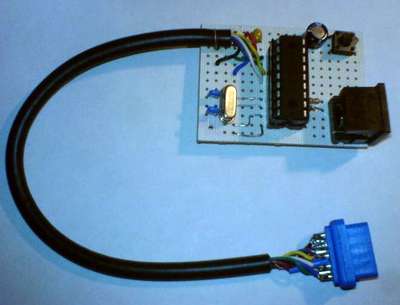

tak wygląda pierwszy egzemplarz DarkMouse
2. Co w pakiecie?
Obecna edycja interfejsu, schematu i oprogramowania oznakowana jest liczbą 0.5. Paczka podesłana przez Darka zawiera dokumentację i schemat podłączenia myszy PC do małego Atari:
pcmouse2atari_ver05.hex - plik do zaprogramowania PIC16F628
pcmouse2atari.asm - źródła procedur w formacie MADS
pcmouse2atari_schemat.png - schemat interfejsu
pcmouse2atari.doc - dokumentacja w formacie MS Word
lepix-src-0.2.0_pcmouse - katalog ze źródłami i plikem xex programu graficznego LePix 0.2.0, w wersji obsługującego myszkę PC
readme.txt - plik tekstowy ze spisem plików
3. Obsługa interfejsu
Interfejs uruchamia się w trybie PCMOUSE. Aby przejść do trybu emulacji joysticka należy przycisnąć klawisz w interfejsie i wcisnąć lewy przycisk myszy, po czym zwolnić przycisk w interfejsie. Aby powrócić do trybu PCMOUSE należy zrobić jeszcze raz to samo. Aby zmienić rozdzielczość (szybkość działania myszki) należy przycisnąć klawisz w interfejsie, kółkiem wybrać rozdzielczość i zwolnić klawisz.
4. Zasada działania interfejsu
Ogólny schemat działania:
krok 1: inicjacja interfejsu
krok 2: rozpoznanie urządzenia PS/2 - wykonuje się dopóki nie nastąpi poprawne rozpoznanie urządzenia
krok 3: odczyt raportu (stany liczników, przycisków, itd.) urządzenia PS/2
krok 4: obliczenia związane z implementacją wewnętrznych liczników
krok 5: oczekiwanie na rozkaz pochodzący od Atari
krok 6: wykonanie rozkazu
krok 7: skok do kroku 3
Nie wszystkie rozkazy działają według powyższego schematu. Szczegóły podane są poniżej, przy opisach konkretnych rozkazów. Gotowość do realizacji rozkazów sygnalizowana jest odpowiednim ustawieniem bitów w PORTA Atari.

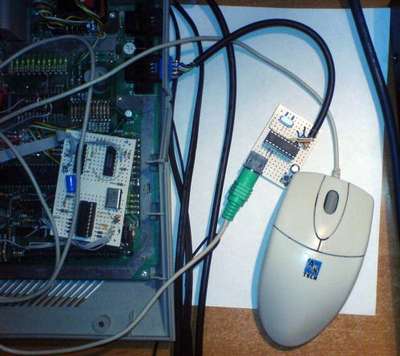

komplet: Atari, interfejs i myszka PC
5. Rozkazy interfejsu
Rozkazy dla interfejsu można podzielić na cztery grupy:
A. Rozkazy odczytu zaimplementowanych liczników
B. Rozkazy obsługujące przesyłanie danych w trybie RAW
C. Rozkazy ustawiające rozdzielczość liczników urządzeń wskazujących PS/2
D. Pozostałe rozkazy (odczyt wersji firmware, identyfikacja interfejsu, testujące transmisję między interfejsem a Atari)
Numeracja odczytywanych bajtów zaczyna się od 0 (zera).
A. Rozkazy odczytu zaimplementowanych liczników
Schemat działania rozkazów posiadających w nazwie człon "_nwoc_":
krok 3: odczyt raportu (stany liczników, przycisków, itd.) urządzenia PS/2
krok 4: obliczenia związane z implementacją wewnętrznych liczników
krok 5: oczekiwanie na rozkaz pochodzący od Atari
krok 6: wykonanie rozkazu
krok 7: skok do kroku 3
Schemat działania rozkazów posiadających w nazwie człon "_woc_":
krok 3: odczyt raportu (stany liczników, przycisków, itd.) urządzenia PS/2
krok 4: sprawdzenie, czy wystąpiły zmiany od ostatniego raportu. Jeżeli nie, to skok do kroku 3
krok 5: obliczenia związane z implementacją wewnętrznych liczników
krok 6: oczekiwanie na rozkaz pochodzący od Atari
krok 7: wykonanie rozkazu
krok 8: skok do kroku 3
W nazwach rozkazów człony "_1B", "_2B", "_3B", "_4B", "_6B" oznaczają ilość odbieranych bajtów (1, 2, 3, 4 albo 6 ). Wartości względne liczone są od ostatniego odczytanego raportu. ; cmd_count_228_nwoc_2B, 0x20 ; cmd_count_228_woc_2B, 0x22
Odczyt liczników pozycji (wartości bezwzględne): Bajt 0: pozycja X, zakres: 0 do 228 Bajt 1: pozycja Y, zakres: 0 do 228 ; cmd_count_8bit_nwoc_2B, 0x24 ; cmd_count_8bit_woc_2B, 0x26
Odczyt 8-bitowych liczników pozycji (wartości względne): Bajt 0: pozycja X, zakres: -128 do 127 w kodzie U2 Bajt 1: pozycja Y, zakres: -128 do 127 w kodzie U2 ; cmd_count_8bit_nwoc_3B 0x28 ; cmd_count_8bit_woc_3B 0x2A
Odczyt 8-bitowych liczników pozycji oraz scroll’i (wartości względne): Bajt 0: pozycja X, zakres: -128 do 127 w kodzie U2 Bajt 1: pozycja Y, zakres: -128 do 127 w kodzie U2 Bajt 2: pozycja kółek (scroll), zakres: -8 do 7 w kodzie U2 (UWAGA! Jeżeli myszka posiada dwa kółka to: kółko wertykalne powoduje zmiany licznika o wartość 1, kółko horyzontalne powoduje zmianę licznika o 2. Nie jest możliwe jednocześnie odczytanie liczników obydwóch kółek. Jeżeli w tym samym czasie zmieniły się liczniki dwóch kółek to myszka wysyła dwa osobne raporty) ; cmd_count_9bit_nwoc_4B 0x2C ; cmd_count_9bit_woc_4B 0x2E
Odczyt 9-bitowych liczników pozycji, stanów przycisków oraz scrolli (wartości względne): Bajt 0: i bit 6 (znak) w 3 bajcie - pozycja X, zakres: -256 do 255 w kodzie U2 Bajt 1: i bit 7 (znak) w 3 bajcie - pozycja Y, zakres: -256 do 255 w kodzie U2 Bajt 2: pozycja kółek (scroll), zakres: -8 do 7 w kodzie U2 (UWAGA! Patrz opis rozkazu cmd_count_8bit_woc_3B) Bajt 3: stany przycisków ( 1 - wciśnięty): Bit 0: przycisk lewy Bit 1: przycisk prawy Bit 2: przycisk środkowy Bit 3: przycisk czwarty Bit 4: przycisk piąty Bit 5: nieużywany Bit 6: 9 bit pozycji X Bit 7: 9 bit pozycji Y
B. Rozkazy obsługujące przesyłanie danych w trybie RAW
Rozkazy te mają umożliwić obsługę myszek, tabletów niezgodnych ze standardem Microsoft Intellimouse. W tej wersji firmware (0.5) nie jest możliwa obsługa innego standardu niż Microsoft Intellimouse. Urządzenia PS/2 po resecie (włączeniu zasilania) identyfikowane są jako mysz o identyfikatorze id = 0x00. Właściwość ta jest cechą wszystkich urządzeń wskazujących, działających w oparciu o protokół PS/2. Do zadań systemu operacyjnego (np. "Windows") należy przesłanie sekwencji rozkazów przełączających urządzenie w odpowiedni tryb. Firmware interfejsu również generuje odpowiednią sekwencję rozkazów w celu wykrycia rodzaju urządzenia. W pamięci są zapisane sekwencje dla urządzeń o id=0x03 lub 0x04. ; cmd_get_raw_nwoc_3B 0x42
Odczyt raportu RAW 3 bajty. Znaczenie poszczególnych bajtów zależy od urządzenia PS/2 ; cmd_get_raw_nwoc_4B 0x44
Odczyt raportu RAW 4 bajty. ; cmd_get_raw_nwoc_6B 0x48
Odczyt raportu RAW 6 bajtów.
Schemat działania rozkazów odczytujących identyfikator, status urządzenia, ustawiające rozdzielczość i testujących:
krok 3: odczyt raportu (stany liczników, przycisków, itd.) urządzenia PS/2
krok 4: obliczenia związane z implementacją wewnętrznych liczników
krok 5: oczekiwanie na rozkaz pochodzący od Atari
krok 6: wykonanie rozkazu
krok 7: skok do kroku 5
; cmd_get_id_device_1B 0x80
Odczyt id urządzenia PS/2. Bajt 0: id urządzenia: 0x00 – zwykła mysz dwu (lub trzy?) przyciskowa 0x03 – mysz trzy przyciskowa plus kółko/a 0x04 – mysz pięcio przyciskowa plus kółko/a ; cmd_get_raw_lenght_1B 0x40
Odczyt długości raportu urządzenia PS/2 Bajt 0: długość raportu RAW w bajtach Odczytana wartość bajtu wskazuje jaki rozkaz należy użyć do odczytu raportu RAW: 3 - cmd_get_raw_nwoc_3B, 4 - cmd_get_raw_nwoc_4B, 6 - cmd_get_raw_nwoc_6B. ; cmd_get_status_request_3B 0x82
Odczyt statusu urządzenia PS/2. Bajt 0: Bit 0: przycisk prawy, 1 - wciśnięty Bit 1: przycisk środkowy, 1 - wciśnięty Bit 2: przycisk lewy, 1 - wciśnięty Bit 3: zawsze 0 Bit 4: Scaling, 1 – skalowanie 2:1, 0 – skalowanie 1:1 Bit 5: Enable, 1 – nadawanie raportów włączone, 0 - nadawanie raportów wyłączone Bit 6: Mode, 1 – Remote mode, 0 – Stream mode. Opisywane firmware obsługuje tylko remote mode. Bit 7: zawsze 0.
Bajt 1: rozdzielczość Odczytana wartość wskazuje rozdzielczość w jakiej pracuje urządzenie wskazujące: 0x00 – 1 impuls/mm 0x01 – 2 impulsy/mm 0x02 – 4 impulsy/mm 0x03 – 8 impulsów/mm
Bajt 2: ilość raportów na sekundę. W tej wersji firmware nie ma znaczenia. Odczytana wartość może wynosić 10, 20, 40, 60, 80, 100 i 200 raportów na sekundę.

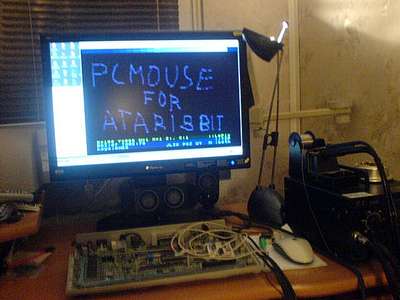

DarkMouse działa!
C. Rozkazy ustawiające rozdzielczość pracy urządzeń PS/2
; cmd_set_resolution1_1B 0x60
Ustawienie rozdzielczości urządzenia PS/2 – 1 impuls/mm: Bajt 0: Wartość ACK - $FA – nie znaczący, ale trzeba odebrać. ; cmd_set_resolution2_1B 0x62
Ustawienie rozdzielczości urządzenia PS/2 – 2 impulsy/mm: Bajt 0: Wartość ACK - $FA – nie znaczący ; cmd_set_resolution4_1B 0x64
Ustawienie rozdzielczości urządzenia PS/2 – 4 impulsy/mm – wartość domyślna (po resecie): Bajt 0: Wartość ACK - $FA – nie znaczący ; cmd_set_resolution8_1B 0x66
Ustawienie rozdzielczości urządzenia PS/2 – 8 impulsów/mm: Bajt 0: Wartość ACK - $FA – nie znaczący
D. Pozostałe rozkazy (odczyt wersji firmware, testujące)
; cmd_firmware_version_1B 0x84
Odczyt wersji firmware: Bajt 0: Oznaczenie wersji firmware w kodzie BCD – obecna wartość to 0x05 (wersja 0.5) ; cmd_test_00_55_AA_3B 0x86
Rozkaz testujący transmisję pomiędzy PIC’iem a Atari. Może być wykorzystany do identyfikacji interfejsu. Bajt 0: 0x00 Bajt 1: 0x55 Bajt 2: 0xAA ; cmd_switch_test_6B 0x00 ; cmd_test_6B dowolny kod oprócz 0x00
Rozkazy testujące transmisję pomiędzy PIC a Atari. Rozkaz "cmd_switch_test_6B" powoduje potraktowanie następnego rozkazu jako "cmd_test_6B". Po wykonaniu "cmd_test_6B" następny rozkaz jest wykonywany zgodnie z jego opisem. Aby przetestować poprawność transmisji należy na przemian generować obydwa rozkazy, na przykład 0x00, 0x02, 0x00, 0x04, 0x00, 0x06, itd. Bajty 0-3: po wykonaniu "cmd_test_6B" wartość każdego bajtu zwiększana jest o 1, "cmd_switch_test_6B" nie zmienia wartości bajtów Bajt 4: suma kontrolna liczona jako suma bajtów 0-3 bez uwzględnienia przeniesień Bajt 5: kod rozkazu wykonywanego przez PIC powiększony o 1 Podczas wykonywania rozkazów testujących rejestry TRIG0 lub TRIG1 w Atari nie wskazują stanu lewego przycisku urządzenia PS/2.
6. Odczyt stanu przycisków
Interfejs DarkMouse umożliwia również odczyt stanów trzech przycisków myszy bezpośrednio z rejestrów sprzętowych Atari:
lewy przycisk - TRIGx
prawy przycisk – PADDLx
środkowy przycisk – PADDLx
Ze względu na sposób działania interfejsu nie jest możliwe odczytanie stanu lewego przycisku z rejestru TRIGx podczas przesyłu danych z interfejsu. Ponadto, aby poprawnie działał odczyt stanów przycisków, musi zachodzić komunikacja między interfejsem a Atari. W źródłach procedur komunikacyjnych zostało opisane w którym miejscu najlepiej zrealizować odczyt stanów przycisków.
7. Procedury obsługujące urządzenia PS2
Źródła znajdują się w pliku pcmouse2atari.asm w formacie MADS. Zawierają dwie główne procedury. Pierwsza – "init", odpowiedzialna za przygotowanie PORTA do transmisji. Druga – "exe_cmd_mouse" odpowiedzialna za przebieg transmisji. Można ją wywołać w przerwaniu VBL lub w głównej pętli programu. W źródłach programu "Lepix" występuje pod nazwą update.
Procedura "exe_cmd_mouse" obsługuje interfejs podłączony do dowolnego portu joysticków. Do wolnego portu można podłączyć joystick, a jego obsługa programowa nie zmienia się. Po małej modyfikacji możliwa jest obsługa dwóch interfejsów (np. dwie myszki) na raz. Procedura "exe_cmd_mouse" jest napisana tak, aby przerwania nie miały wpływu na wynik jej działania. Jedynym ograniczeniem jest maksymalny czas w jakim musi zakończyć działanie procedura komunikacji z interfejsem. Czas ten wynosi około 15 ms. Czas jest liczony od wysłania komendy do odbioru ostatniego bajtu danych. Przekroczenie tego czasu powoduje reset interfejsu. init
wej: nie ma wyj: ustawiony port A do transmisji Inicjuje port A do transmisji, wywołać raz na początku programu. Wywołanie: jsr MOUSE.init exe_cmd_mouse
wej: cmd - kod komendy cmd_c - długość odczytywego raportu (w bajtach) wyj: A=0 - nie wykonano, A=1 wykonano, w buffer znajdują się odczytane bajty procedura wykonująca komendy PIC (UWAGA! Komendy muszą być postaci xxx0xxx0 tzn 0 i 4 bit równe zero). Wywołanie można umieścić w przerwaniu VBL lub w głównej pętli programu: mva #kod_komendy MOUSE.cmd mva #ilość_odbieranych_bajtów MOUSE.cmd_c jsr MOUSE.exe_cmd_mouse

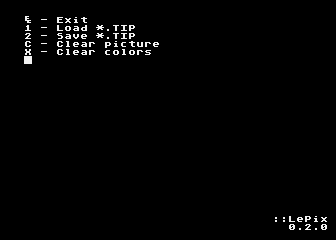

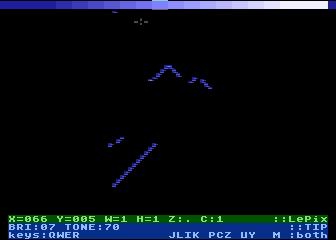

8. DarkMouse działa z LePixem
Rewelacyjny program graficzny Lepix autorstwa Marcin "Eru" Żurawskiego został wyposażony przez Darka w procedury obsługi DarkMouse, dzięki czemu praca nad grafiką stanie się jeszcze łatwiejsza. Po zeszłorocznych zmianach w programie dokonanych przez Eru oraz dzięki współpracy z myszką pecetową, LePix może stać się czarnym koniem wśród programów graficznych - jako jedyny pozwala rysować w szerokiej palecie trybów z interlacem (właściwie brakuje tylko RIP-a i trybów hi-res):
TIP (rozdzielczość 160x100 i 256 kolorów, mieszanka trzech trybów - GR.9, GR.10 i GR.11)
CIN (rozdzielczość 160x200 i 64 kolory, mieszanka dwóch trybów - GR. 15 i GR.11)
HIP (rozdzielczość 160x200 i 31 odcieni - w Lepix da się edytować 16, mieszanka dwóch trybów - GR.9 i GR.10)
INP (rozdzielczość 160x200 i 7 kolorów, mieszanka dwóch ekranów w trybie GR.15)

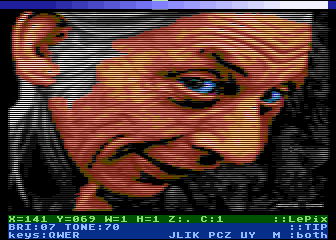

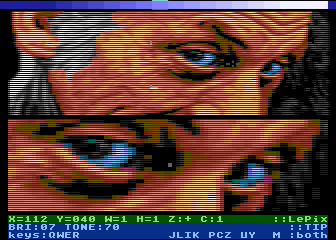

Lepix i tryb TIP
Ponieważ ostatnio ukazał się TipConv autorstwa Adriana "Epi" Matogi, mamy już prawie komplet dobrych narzędzi do sprawnego konwertowania i rysowania obrazków z interlacem. Oczywiście czekamy na kolejne programy, które będą rozpoznawały nie tylko myszkę od Atari ST czy Amigi, ale również pecetowską. Ciekawe, kto pierwszy napisze grę z obsługą DarkMouse?
